Grover 搜索算法

Grover 搜索算法是一种无结构量子搜索算法，对于单个目标的情况，其查询复杂度是 \(O(\sqrt{N})\) ，其中 \(N\) 是状态空间大小。其实际运行时间取决于 oracle 电路的复杂程度。本教程旨在介绍如何使用 QuICT 中的 Grover 模块，并结合代码实例进一步阐述此算法。

本教程主要针对 QCQI 中介绍的 Grover 算子[1]，此外还支持多解情况，支持 bit-flip 和 phase-flip oracle （前者是 \(O|x\rangle|y\rangle=|x\rangle|f(x)\oplus y\rangle\) ，后者是 \(O|x\rangle=(-1)^{f(x)}|x\rangle\) ）。当解的数目所占比例较大（超过一半）时， Grover 迭代次数为0，算法退化为均匀随机采样。

无结构搜索问题

无结构搜索问题是指在没有关于搜索对象的任何先验知识的情况下，需要在给定的数据集或数据库中搜索目标对象的问题。在这种情况下，通常需要对数据集中的每个元素进行逐一比较，以找到目标对象，其时间复杂度是线性的。 Grover 算法是一种在量子计算机上实现无结构搜索问题的算法，可以实现二次加速。量子计算机的无结构搜索问题的二次加速是其最著名的优势之一，虽然不比指数加速，但二次加速依然是一个可观的时间节省。此外，该算法不对列表的内部结构做任何假设，这使得它不仅可以二次加速非结构化搜索问题，还可以用作一般技巧或子例程，从而为许多经典问题立即提供了二次量子化的加速。这种技巧通常被称为振幅放大（Amplitude Amplification）。

算法原理

oracle 的构造

考虑这样的例子，我们的搜索空间是由我们的量子比特可能处于的所有计算基状态组成的，而我们的搜索目标是 \(\omega = \text{011}\) 。 Grover 算法需要的 oracle 输入翻转了标记状态的相位。也就是说，对于计算基中的任何状态 \(|x\rangle\) ，有：

\[ U_\omega|x\rangle = \bigg\{ \begin{aligned} \phantom{-}|x\rangle \quad \text{if} \; x \neq \omega \\ -|x\rangle \quad \text{if} \; x = \omega \\ \end{aligned} \]

oracle 对应的酉矩阵是对角的，其中对应于被标记项目的条目有一个相位翻转，如下所示：

\[ U_\omega = \begin{bmatrix} 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & -1 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 1 \\ \end{bmatrix} \begin{aligned} \\ \\ \\ \\ \leftarrow \omega = \text{011}\\ \\ \\ \\ \\ \\ \end{aligned} \]

观察这个 oracle ，它本质上只是验证一个解决方案而非找到一个解决方案，这使得构建 oracle 的难度大大下降。这正是 Grover 算法的强大之处：只要知道如何验证一个解决方案，我们就可以利用 Grover 算法来寻找解。例如，我们可以通过检查所有的规则是否被满足来轻松验证数独的解决方案。对于这些问题，我们可以创建一个函数 \(f\) ，它接收一个解决方案 \(x\) ，如果 \(x\) 不是一个解决方案（ \(x\neq\omega\) ），则返回 \(f(x)=0\) ，如果是一个有效的解决方案（ \(x=\omega\) ），则返回 \(f(x)=1\) 。那么我们的 oracle 对应的酉矩阵可以描述为：

\[ U_\omega|x\rangle = (-1)^{f(x)}|x\rangle \]

其矩阵形式为：

\[ U_\omega = \begin{bmatrix} (-1)^{f(0)} & 0 & \cdots & 0 \\ 0 & (-1)^{f(1)} & \cdots & 0 \\ \vdots & 0 & \ddots & \vdots \\ 0 & 0 & \cdots & (-1)^{f(2^n-1)} \\ \end{bmatrix} \]

Grover 算子

考虑这样的一个电路：

\[ \mathcal{G}=U_s U_f, \quad U_s = I-2|s⟩⟨s|, \quad U_f = I-2|\omega⟩⟨\omega| \]

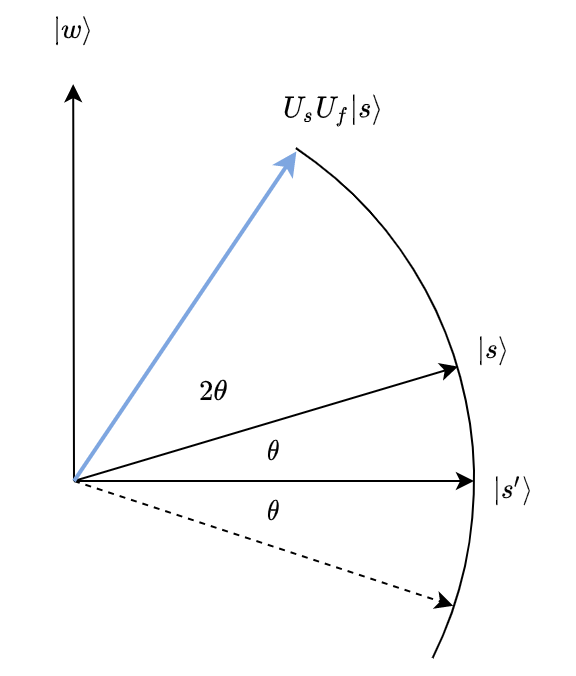

其中 \(|s⟩\) 是均匀叠加态而 \(|\omega⟩\) 是标记状态。在 \(|\omega⟩\) 与 \(|s'⟩=\frac{1}{N-1}\sum_{x\neq\omega}|x⟩\) 构成的平面上，这个电路将状态做了一个逆时针旋转：

grover_step3

在这个平面上， \(U_s\) 是对状态 \(|s\rangle\) 的反转， \(U_f\) 是对状态 \(|w\rangle\) 的反转，两者总是对应于一个旋转。 Grover 算子使初始状态 \(|s\rangle\) 向标记状态 \(|w\rangle\) 旋转。这个过程将重复数次，以锁定标记状态。经过 \(t\) 步，我们将处于 \(|\psi_t\rangle\) 状态，其中 \(| \psi_t \rangle = (U_s U_f)^t | s \rangle\) 。可以证明约 \(\sqrt{N}\) 的旋转是足够的。观察 \(\|\langle w|\psi_t\rangle\|\) ，它随着Grover算子的使用次数而增长，并且在旋转到 \(|w\rangle\) 时达到最大。我们可以写出旋转角度的表达式：

\[ \sin\theta = \frac{\|w\cdot s\|}{\| w \|\cdot\| s \|}=\sqrt{1/N} \]

于是在 \(\frac{\pi/2}{\theta}\sim N^{1/2}\) 次旋转后，我们可以以小于 \(\sin^2\theta\sim N^{-1}\) 的失败率找到目标状态。这实现了查询复杂度上的二次加速。在有多个解决方案的情况下，可以证明大约 \(\sqrt{(N/M)}\) 的旋转就足够了，其中 \(M\) 是解的数目。

算法流程

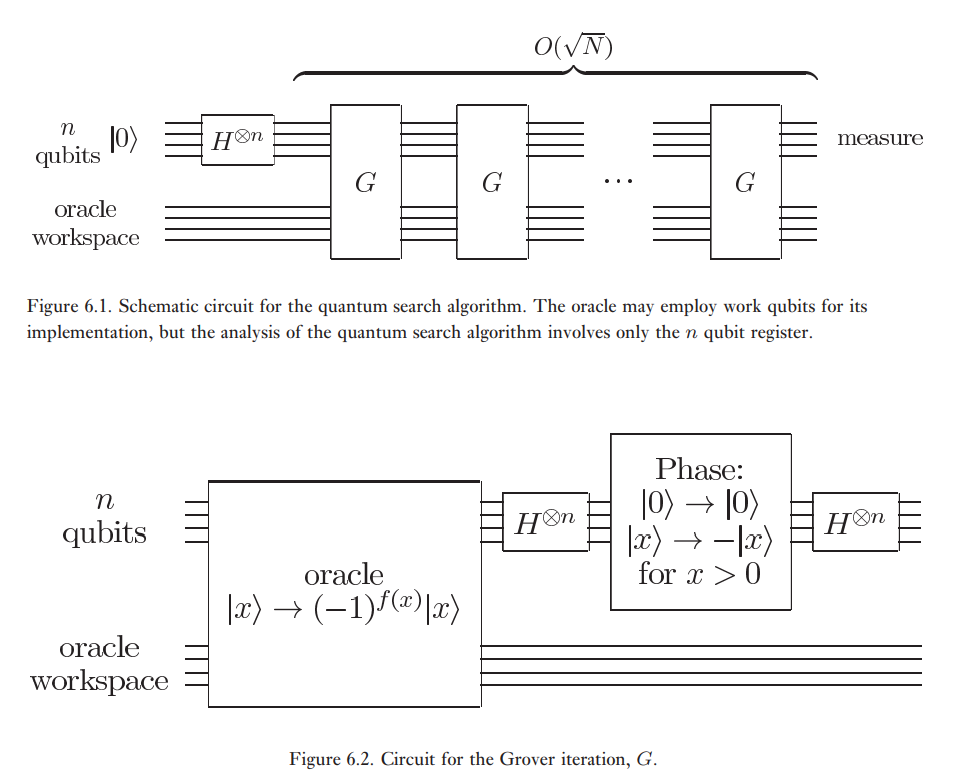

具体而言，算法使用 \(\lceil\frac{\pi}{4}\sqrt{N}\rceil\) 次 oracle ，其整体结构与 Grover 算子的构造如图所示：

图片名

图片引用自Quantum computation and quantum information. [1]

\(U_s\) 门可以由 \(O(n)=O(\log N)\) 基础门实现，该实现已包含在 QuICT 的 qcda 部分中。

PartialGrover

QuICT 也实现了部分搜索。与标准搜索相比，部分搜索使用较少的 Oracle 调用，并且只以寻找块地址为目的。下面给出了一个详细的比较：

algorithm Grover(with unique target) Partial Grover
expected output target address \(a=a_1...a_n\) block address of target \(a_{block}=a_1...a_k\)
oracle calls \(\approx\pi/4\sqrt{N}\) \(\approx\pi/4\sqrt{N}-0.34\sqrt{N/K}\)
other elementary gates \(O(\sqrt{N}\log N)\) \(O(\sqrt{N}\log N)\)
success rate \(1-O(N^{-1/2})\) \(1-O(N^{-1/4})\)

代码实例

基本用法

Grover 类位于 QuICT.algorithm.quantum_algorithm.grover ， circuit/run 的参数包括：

  1. n： oracle 状态空间向量的位数
  2. n_ancilla： oracle 辅助比特的位数
  3. oracle： 所使用的 oracle 电路
  4. n_solution： 解的数量，解数目未知时传入 None 。默认为 1
  5. measure： 最终的电路是否包含测量。默认为 True

用户的 oracle 可以自行构建，也可以使用框架中已有的 oracle（MCT oracle、CNF oracle）。随后用户实例化一个 Grover 对象，然后调用 circuit 方法得到电路或者调用 run 方法运行 Grover 搜索算法得到搜索结果。

PartialGrover 类的参数在 Grover 的参数的基础上添加了 n_block ，也就是块地址的大小。

单个解的搜索

在4位的 MCT oracle 上执行搜索。

from QuICT.algorithm.quantum_algorithm import Grover, PartialGrover
from QuICT.core.gate import X, H, CompositeGate
from QuICT.core.gate.backend import MCTOneAux
from QuICT.simulation.state_vector import StateVectorSimulator

import numpy as np

def main_oracle(n, f):
    result_q = [n]
    cgate = CompositeGate()
    target_binary = bin(f[0])[2:].rjust(n, "0")
    with cgate:
        X & result_q[0]
        H & result_q[0]
        for i in range(n):
            if target_binary[i] == "0":
                X & i
    MCTOneAux().execute(n + 2) | cgate
    with cgate:
        for i in range(n):
            if target_binary[i] == "0":
                X & i
        H & result_q[0]
        X & result_q[0]
    return 2, cgate

n = 5
target = 0b01100
f = [target]
k, oracle = main_oracle(n, f)

n_shots = 100
n_success = 0
grover = Grover(simulator=StateVectorSimulator())
for _ in range(n_shots):
    result = grover.run(n, k, oracle)
    if(result==target):
        n_success+=1
print(f"success rate: {n_success/n_shots:.2f}")

2023-11-10 11:06:02 | Grover | INFO | circuit width          =    7
oracle  calls          =    4
other circuit size     =  162
...
2023-11-10 11:06:04 | Grover | INFO | circuit width          =    7
oracle  calls          =    4
other circuit size     =  162

success rate: 0.98

当然，也可以进行部分搜索：

def trace_prob(amp, c):
    """diag(partial_trace(|amp><amp|))

    Args:
        amp (numpy.ndarray): amplitude
        c (list<int>): qubits preserved

    Returns:
        numpy.ndarray: probability distribution for subspace on qubits preserved
    """
    from math import log2

    n = int(log2(len(amp)))
    m = len(c)
    c_ortho = list(set(list(range(n))) - set(c))
    assert (1 << n) == len(amp)

    prob = np.power(np.abs(amp), 2)
    new_prob = np.sum(np.reshape(prob, tuple([2 for i in range(n)])), tuple(c_ortho))
    return np.reshape(new_prob, (1 << m,))

# 定义要搜索的局部块长度, 从最高比特位开始
n_block = 3
print(f"run with n = {n}, block size = {n_block}")
k, oracle = main_oracle(n, f)
circ = PartialGrover(StateVectorSimulator()).circuit(n, n_block, k, oracle, measure=False)

# 后处理
amp = StateVectorSimulator().run(circ)
names = [bin(i)[2:].rjust(n,'0') for i in range(1<<n)]
values = trace_prob(amp,list(range(n))).reshape([1<<n])

# 计算成功率
p_success = 0
for i in range(len(values)):
    if bin(i)[2:].rjust(n,'0')[:n_block]==bin(target)[2:].rjust(n,'0')[:n_block]:
        p_success += values[i]

print(f"success rate = {p_success}")

run with n = 5, block size = 3
2023-11-10 11:24:53 | Grover-partial | INFO | circuit width           =    8
global Grover iteration =    3
local  Grover iteration =    1
oracle  calls           =    5
other circuit size      =  209

success rate = 0.9069104194640981

二进制数独的求解[2]

考虑2×2的二进制数独，要求：

  • 每一列不能出现相同值
  • 每一行不能出现相同值

图片名

也就是

\[f(x)=[(x_0\oplus x_1) \& (x_2\oplus x_3) \& (x_0\oplus x_2) \& (x_1\oplus x_3)]\]

首先我们需要构造 oracle \(O|x\rangle=(-1)^{f(x)}|x\rangle\) :

def sudoku_oracle():
    clauses_list = [[0,1],[2,3],[0,2],[1,3]]
    reg_q = list(range(4))
    clause_q = list(range(4,8))
    result_q = [8]
    ancilla_q = [9]
    cgate = CompositeGate()
    with cgate:
        # |-> in result_q
        X & result_q[0]
        H & result_q[0]
        # sentence
        for i in range(len(clauses_list)):
            CX & [reg_q[clauses_list[i][0]],clause_q[i]]
            CX & [reg_q[clauses_list[i][1]],clause_q[i]]
        MCTOneAux().execute(5+1) & (clause_q+result_q+ancilla_q)
        # un-compute
        for i in range(len(clauses_list)):
            CX & [reg_q[clauses_list[i][0]],clause_q[i]]
            CX & [reg_q[clauses_list[i][1]],clause_q[i]]
        H & result_q[0]
        X & result_q[0]
    return 6, cgate

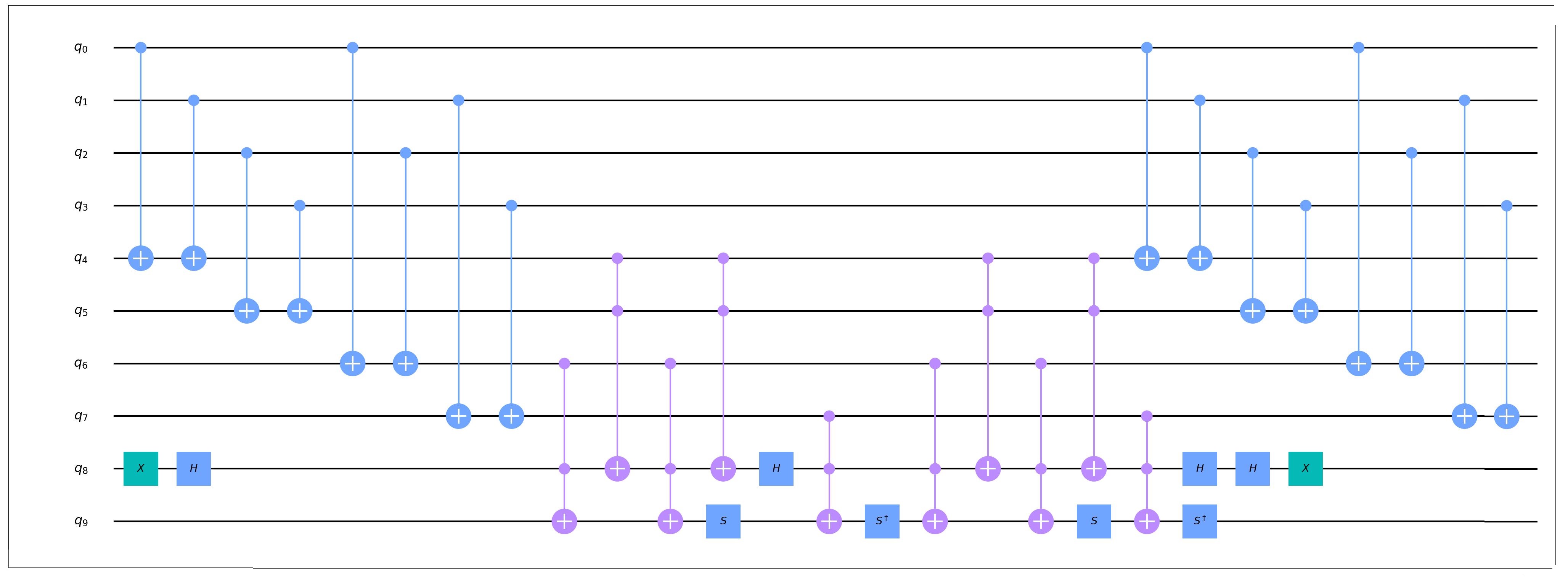

oracle 如图所示：

k,cgate = sudoku_oracle()
circ = Circuit(10)
cgate | circ
circ.draw()

图片名

运行 Grover 算法：

n = 4
k, oracle = sudoku_oracle()
circ = Grover(StateVectorSimulator()).circuit(n, k, oracle, n_solution=2)

amp = StateVectorSimulator().run(circ)
x = bin(int(circ[list(range(n))]))[2:].rjust(4,'0')[::-1]
print(f'{x[0]}|{x[1]}\n-+-\n{x[2]}|{x[3]}')

    2023-02-06 10:10:26 | circuit | INFO | Initial Quantum Circuit circuit_6bb0fad6a5c311ed91250242ac110007 with 10 qubits.
    2023-02-06 10:10:26 | Grover | INFO |
    circuit width          =   10
    oracle  calls          =    2
    other circuit size     =   64

    1|0
    -+-
    0|1

CNF 公式的求解

CNF 是布尔逻辑的一种正规表示方法。接下来，我们将根据 CNF 公式的描述文件来构建 oracle ，并将 oracle 与 Grover 模块相结合，以找到解决方案。 CNForacle 的构造方法已经在 QuICT 中实现。

from QuICT.algorithm.quantum_algorithm import CNFSATOracle

我们试图在 test.cnf ( CNF 文件在 example/algorithm 文件夹中) 找到一个3变量的 CNF 公式的解决方案：

file_path = 'example/algorithm/test.cnf'
variable_number, clause_number, CNF_data = CNFSATOracle.read_CNF(file_path)

simulator=StateVectorSimulator()
ancilla_qubits_num=3
dirty_ancilla=1
cnf = CNFSATOracle(simulator=simulator)

oracle = cnf.circuit(file_path, ancilla_qubits_num, dirty_ancilla)
grover = Grover(simulator)

circ = grover.circuit(variable_number, ancilla_qubits_num + dirty_ancilla, oracle, n_solution=1, measure=False, is_bit_flip=True)
print(f"constrcution finished.")
simulator.run(circ)
print(f"simulation   finished.")
n_hit = 0
n_all = 1000
result_samples = simulator.sample(n_all)
print(f"sampling     finished.")

    2023-11-03 10:13:18 | Grover | INFO | circuit width          =    7
    oracle  calls          =    2
    other circuit size     =   43

    constrcution finished.
    simulation   finished.
    sampling     finished.

检查成功率：

result_var_samples = np.array(result_samples).reshape((1<<variable_number,1<<(ancilla_qubits_num + dirty_ancilla))).sum(axis=1)
for result in range(1<<variable_number):
    result_str = bin(result)[2:].rjust(variable_number,'0')
    if CNFSATOracle.check_solution([int(x) for x in result_str], variable_number, clause_number, CNF_data):
        n_hit += result_var_samples[result]
print(f"success rate [{n_hit}/{n_all}]:{n_hit/n_all:.3f}")

success rate [952/1000]:0.952

参考文献

[1] Nielsen, M. A., & Chuang, I. L. (2019). Quantum computation and quantum information. Cambridge Cambridge University Press. doi:10.1017/CBO9780511976667

[2] Grover’s Algorithm. (n.d.). Community.qiskit.org. https://qiskit.org/textbook/ch-algorithms/grover.html
