Clifford+Rz 优化¶

Clifford+Rz 优化 (Clifford+Rz Optimization) 是一种优化大规模 Clifford+Rz 电路的启发式算法 ^[1]。它有两种优化 level ： light 和 heavy 。 Light level 的时间复杂度为 \(O(g^2)\)，其中 \(g\) 是电路中的门数量。 Heavy level 的时间复杂度为 \(O(g^3)\) ，它可能可以消去比 light level 更多的 CNOT 门。

除了 Clifford+Rz 门集合，这个优化算法也支持 CCX/CCZ 门，它可以贪心地将 CCX/CCZ 门分解成 Clifford+Rz 电路，并优化电路规模。电路中不支持的门类型将不会被改动。

算法原理¶

Clifford+Rz 优化算法包含了5个子算法：

编号	子算法	原理	时间复杂度
1	Hadamard gate reduction	通过匹配特定的模板减少 H 门的数量	\(O(g)\)
2	Single-qubit gate cancellation	合并相邻、或者交换对易的门后相邻的 Rz 门	\(O(g^2)\)
3	Two-qubit gate cancellation	消去相邻、或者交换对易的门后相邻的 CNOT 门	\(O(g^2)\)
4	Rotation merging	将电路划分为 CNOT+Rz 的子电路，对每个子电路用相位表达式合并 Rz 门	\(O(g^2)\)
5	Float rotations	在 CNOT+Rz 子电路中移动 Rz 门的位置，消去更多的 CNOT 门	\(O(g^3)\)

Light level 的优化会采用前4个子算法，按 1, 3, 2, 3, 1, 2, 4, 3, 2 的顺序循环执行，直到没有可以消去的门为止。 Heavy level 会采用所有的5个子算法，按 1, 3, 2, 3, 1, 2, 4, 5 的顺序循环执行，直到没有可以消去的门为止。

Clifford+Rz 优化算法也支持对 CCX/CCZ 门的优化， CCX/CCZ 门有各种不同的 Clifford+Rz 分解方法，不同的分解方法的优化效果可能不同。该优化算法会贪心地选择使得电路门数最少的分解方法。

1. Hadamard gate reduction¶

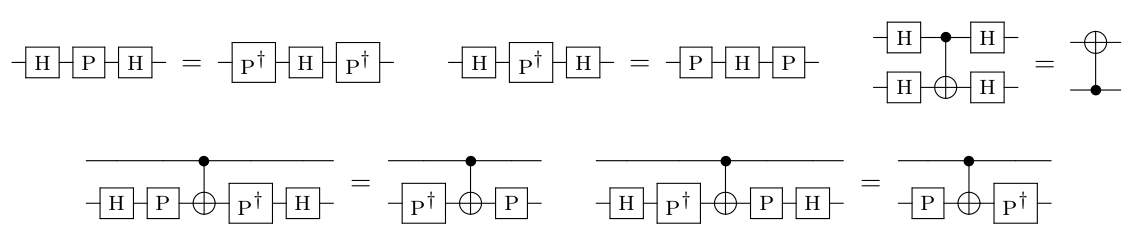

该子算法在电路中寻找如下子电路模板：

通过将这些子电路替换为等式右边的电路来减少 H 门数量，这是因为 H 门会妨碍之后的 Rotation merging 优化方法。

2. Single-qubit gate cancellation¶

如果两个 Rz 门相邻，则可以被合并为一个 Rz 门；更进一步，如果两个 Rz 门可以通过与对易的电路块交换而相邻，则也可以被合并成同一个 Rz 门。

该算法枚举电路中的每一个 Rz 门 \(g\) ，考虑如下对易关系：

通过贪心地将 \(g\) 不断与可交换的相邻电路块交换，当碰到了另一个 Rz 门时，就可以进行合并。

3. Two-qubit gate cancellation¶

使用子算法2完全相同的思路来消去 CNOT 门，考虑的对易关系如下图：

4. Rotation merging¶

在一个 n 比特的 CNOT+Rz 电路块中，每一个 Rz 门可以被看做在 \(\mathbb{F}_2[x_1,x_2\cdots, x_n]\) 的某个单项式 \(x_{i_1}\oplus x_{i_2}\oplus \cdots \oplus x_{i_k} (1\leq x_i\leq n)\) 上的相位变换，故可以被写作一个相位多项式（Phase polynomial）。

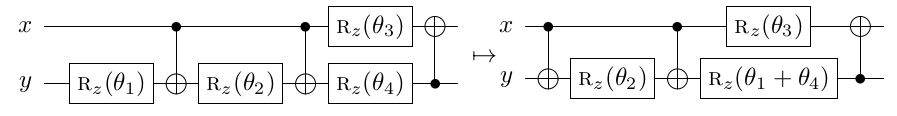

例如在上图中，左边的电路的相位多项式为：

\[|x,y\rangle \to e^{i p(x,y)}|x\oplus y,y\rangle\]

其中：

\[p(x,y)=\theta_1y+\theta_2(x\oplus y)+\theta_3x+\theta_4y\]

合并 \(\theta_1\) 和 \(\theta_4\) 得到：

\[(\theta_1+\theta_4)y+\theta_2(x\oplus y)+\theta_3x\]

故可以被优化为右边的电路。

如果两个 Rz 的单项式相同，则可以被合并，一个含有 \(l\) 项的相位多项式只需要 \(l\) 个 Rz 门来表达。基于这个观察，该子算法将枚举电路中的 CNOT+Rz 电路块，计算其相位表达式来合并其中的 Rz 门。

5. Float rotations¶

在一个 CNOT+Rz 子电路中，一个 Rz 可以被移动到其他位置，使得 CNOT 门可以得到进一步的合并，例如：

子算法5执行类似于子算法3的步骤，在所有 CNOT+Rz 电路块中合并 CNOT 门，不同之处是子算法5考虑了每一个 Rz 门在电路中所有可能的位置，当遇到一个可以被移走的 Rz 门，会将它移动到其他的地方。

子算法5还会通过一些模板匹配规则来消去更多的 CNOT 门，详见 ^[1]。

CCX/CCZ 门的优化¶

Clifford+Rz 优化算法也支持对 CCX/CCZ 门的优化， CCX/CCZ 门有多种 Clifford+Rz 分解方法，不同的分解方法的优化效果可能不同。以 CCX 为例， CCX 可以被分解为：

由于 \(CCX^\dagger=CCX\) ，将上述分解中的所有 \(T(T^\dagger)\) 门取共轭后依然是一个 CCX 门，这两种分解方式只有 \(T(T^\dagger)\) 门的相对相位不同，算法事先并不确定用哪一种分解，而是对每个 CCX 门设一个相对相位变量 \(x_i\) ，在上述优化流程中用符号计算记录每个 Rz 门关于相对相位变量的表达式。当优化流程执行完后，遍历每一个 CCX \(i\) ，贪心地选择当前能导致电路门数最小的 \(x_i\) 取值。

基本用法¶

CliffordRzOptimization 位于 QuICT.qcda.optimization.clifford_rz_optimization ，支持三个可选的初始化参数：

level: 优化级别，'light' 或者 'heavy'，默认为 'light' 。
optimize_toffoli: 是否优化 CCX/CCZ 门，默认为 True 。如果为 True ，优化器会将 CCX/CCZ 门分解成 Clifford+Rz 电路；如果为 False ，优化器不会改变电路中的 CCX/CCZ 门。
verbose: 是否输出优化的具体过程信息，默认为 False 。

对于一个待优化的电路 circ ，首先实例化一个优化器 CRO = CliffordRzOptimization() （根据需要传入参数），然后执行 CRO.execute(circ) 得到优化后的电路。

代码实例¶

生成一个随机电路，然后使用 Clifford+Rz 优化算法。

from QuICT.core import Circuit
from QuICT.core.utils import GateType
from QuICT.qcda.optimization import CliffordRzOptimization

typelist = [GateType.x, GateType.cx, GateType.h, GateType.s,
            GateType.t, GateType.sdg, GateType.tdg, GateType.rz]

if __name__ == '__main__':

    # generate a random 5-qubit circuit using gates in typelist
    circuit = Circuit(5)
    circuit.random_append(100, typelist=typelist)
    circuit.draw(filename='0.jpg')

    # instantiate a optimizer
    CRO = CliffordRzOptimization()

    # optimize the circuit
    circ_optim = CRO.execute(circuit)
    circ_optim.draw(filename='1.jpg')

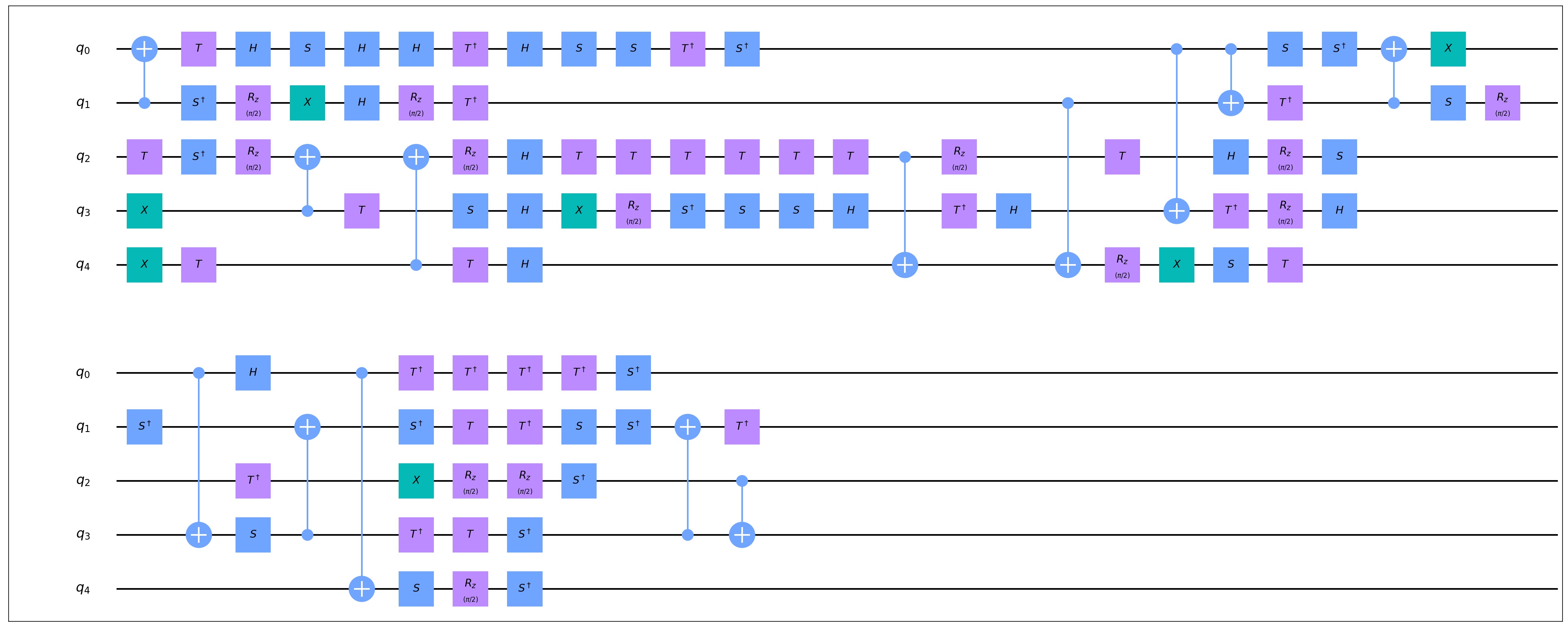

随机电路：

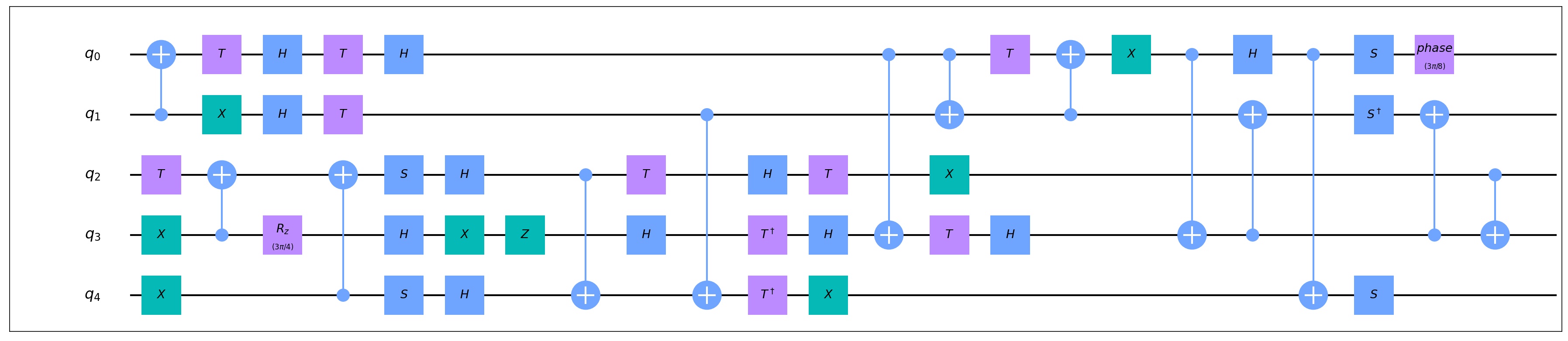

优化后的电路：

参考文献¶

[1] Nam, Y., Ross, N.J., Su, Y. et al. Automated optimization of large quantum circuits with continuous parameters. npj Quantum Inf 4, 23 (2018). https://doi.org/10.1038/s41534-018-0072-4
