模板优化¶

模板优化 (Template optimization) 是一个基于电路模板匹配的优化算法 ^[1]。该算法使用一些酉矩阵等于单位阵的小规模路作为模板，例如 \(SS^\dagger, HH\) 等，通过将待优化电路与模板进行匹配来优化电路中的量子门的数量。

模板优化算法默认使用 CircuitLib 库中的模板，用户可以指定使用的模板的比特数、门数、深度和门类型。用户也可以使用自定义的模板。被用作模板的电路中只可以包含非参数门。

算法原理¶

模板优化算法分为模板匹配和模板替换两个过程，其基本原理如下：

对于一个 n 比特电路：

\[T=T_1T_2\cdots T_m\]

如果 \(T=I_{2^n}\) ，我们称 \(T\) 是一个模板。设待优化的电路为 \(C\) ，如果我们能在 \(C\) 中找到子电路：

\[S=T_iT_{i+1}\cdots T_j\]

则 \(S\) 可以被替换为:

\[S'=T_{i-1}^\dagger T_{i-2}^\dagger \cdots T_1^\dagger T_m^\dagger T_{m-1}^\dagger \cdots, T_{j+1}^\dagger\]

如果 \(S'\) 的代价小于 \(S\) ，则该替换优化了 \(C\) 的执行代价。

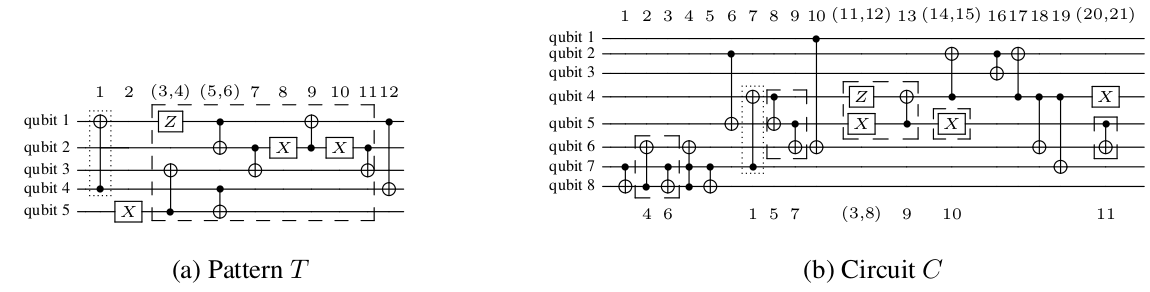

上图为一个匹配的例子，注意到找到的子电路 \(S\) 在 \(C\) 中可能并不相邻，但一定可以通过交换对易的相邻门将 \(S\) 中的所有门变换到相邻的位置，这是因为模板匹配算法是在电路的 DAGCircuit 表示上执行的。

模板匹配¶

对于模板 \(T\) 和待匹配电路 \(C\)，将 \(T\) 和 \(C\) 转换为 DATCircuit 表示，然后：

枚举 \(C\) 中的门 \(i\) ，\(T\) 中的所有与 \(i\) 相等的门 \(j\) ，枚举 \(i\) 和 \(j\) 的所有可能的比特对应关系 \(m\) ：
- ForwardMatch：从 \(j\) 往后贪心地匹配所有 \(T\) 中可以与 \(C\) 匹配上的门。
- BackwardMatch：基于 ForwardMatch 的结果，考虑 \(C\) 中在 \(j\) 之前的每一个门 \(g\) ，搜索 \(g\) 可能的匹配情况，找出最大可能的匹配。
保留第一步中找出的所有匹配中匹配长度极大的匹配，返回匹配列表 \(M\)。

对模板匹配算法的启发式优化：

遍历所有可能的比特对应关系需要指数时间，可以通过检查与 \(i\) 相邻的门来多固定 \(L\) 个比特上的对应关系，从而加快执行速度，\(L\) 是一个可选的启发式参数。
BackwardMatch 中需要搜索所有可能的匹配情况，通过对搜索树剪枝，从而优化执行速度，可以在搜索树上每 \(D\) 层执行一次剪枝，每次剪枝只保留当前最优的 \(W\) 个节点，\((D,W)\) 是可选的启发式参数。

模板替换¶

给定模板匹配得到的匹配列表 \(M\) ，\(M\) 中可能存在冲突的或者会导致代价变大的替换。

模板替换算法首先删除那些替换后电路代价变大的匹配。
贪心地从 \(M\) 中选择一个可行的替换集合 \(N\) ：遍历所有 \(M\) 中的匹配 \(m\) ，如果 \(m\) 不与 \(N\) 中已有的匹配冲突，则将 \(m\) 加入 \(N\)。
执行 \(N\) 中的所有替换。

模板示例¶

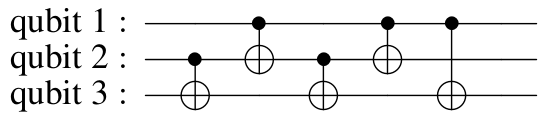

容易知道一些平凡的模板 \(HH\) , \(SS^\dagger\) , \(CNOT\cdot CNOT\) 等，下面是一个非平凡的3比特模板：

基本用法¶

TemplateOptimization 位于 QuICT.qcda.optimization.template_optimization 中。对于一个待优化的电路 circ，首先实例化一个优化器 TO=TemplateOptimization() ，然后执行 TO.execute(circ) 得到优化后的电路。

选择模板¶

模板优化算法默认使用 CircuitLib 库中的模板，用户可以通过四个初始化参数选择合适的模板：

template_max_width: 最大比特数，默认为 None （无限制）。
template_max_size: 最大门数，默认为 2 。
template_max_depth: 最大深度，默认为 None （无限制）。
template_typelist: 允许的门类型列表列标，默认为 None （无限制）。

优化器将会使用CircuitLib 库中所有满足限制条件的模板，上述任一参数为 None 时，对应的条件不受限制。

如果用户希望使用自定义的模板，可以设置初始化参数 template_list ，该参数接受一个 Circuit 列表。注意模板只能包含非参数门，且每一个模板都的酉矩阵应当等于单位阵，例如 \(HH,SS^\dagger\) 。template_list 的默认值为 None，当它不为 None 时，template_max_width 等四个参数都将被忽略。

高级用法¶

TemplateOptimization 还有3个控制启发式算法的初始化参数：

qubit_fixing_num: 枚举所有比特对应关系时，额外固定的比特数量，默认为1。
prune_step: BackwardMatch的树搜索中剪枝的步长，默认为3。
prune_survivor_num: BackwardMatch 的树搜索中一次剪枝后剩余的叶节点数量，默认为1。

总体来说，如果用户希望加快优化器的执行速度，可以增加 qubit_fixing_num ，或者减小 prune_step 和prune_survivor_num ，但这可能降低优化效果。这些参数的具体含义参考算法原理章节。

代码实例¶

随机生成一个只包含 \(X, CX, CCX\) 的电路，用模板匹配优化该电路。

import numpy as np

from QuICT.core.utils import GateType
from QuICT.core import *
from QuICT.qcda.optimization.template_optimization import TemplateOptimization

typelist = [GateType.x, GateType.cx, GateType.ccx]

if __name__ == '__main__':
    # generate a random circuit
    circuit = Circuit(3)
    circuit.random_append(100, typelist=typelist)
    circuit.draw(filename='0.jpg')

    # instantiate a optimizer,
    # no restriction on the size of templates, restrict the gate type
    TO = TemplateOptimization(
        template_max_size=None,
        template_typelist=typelist
    )

    # optimize the circuit until no further gates can be reduced
    cur_circ = circuit
    while True:
        circuit_opt = TO.execute(circuit)
        if circuit_opt.size() == cur_circ.size():
            break
        cur_circ = circuit_opt

    circuit_opt.draw(filename='1.jpg')

    # check the result
    assert np.allclose(circuit_opt.matrix(), circuit.matrix())

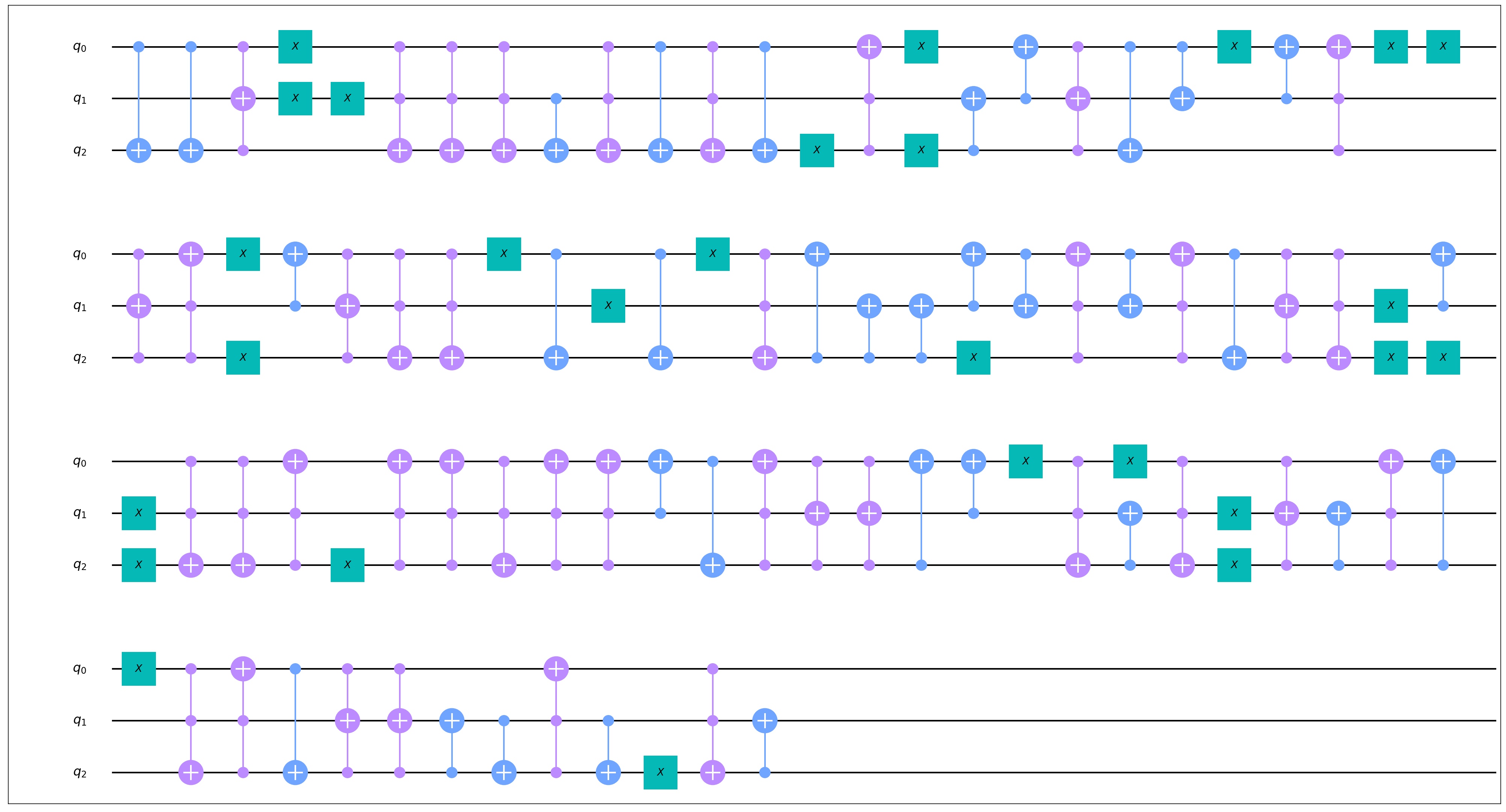

随机电路：

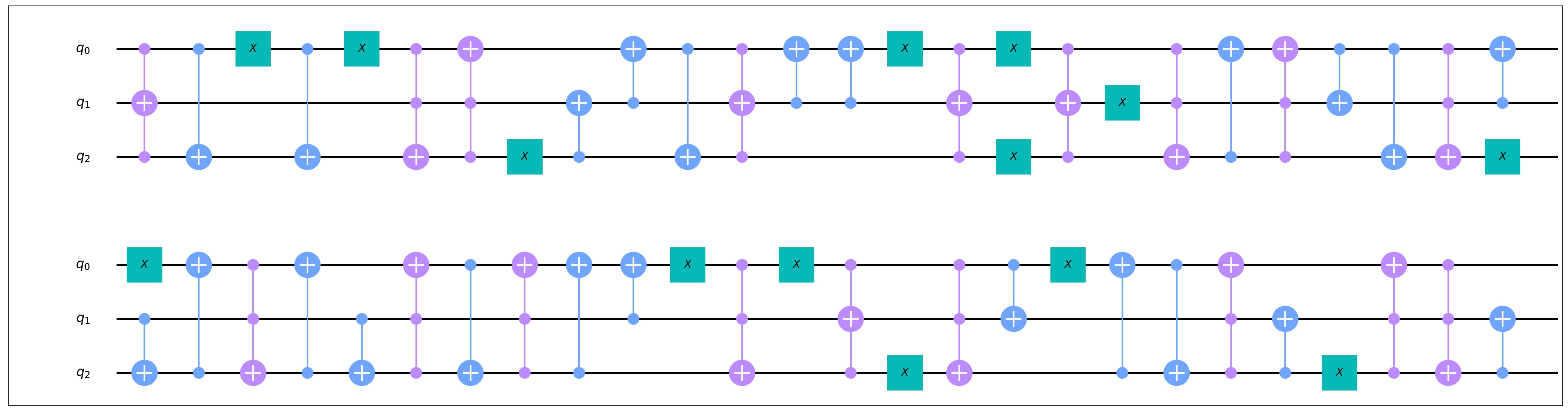

优化后的电路：

参考文献¶

[1] Iten, Raban, et al. Exact and practical pattern matching for quantum circuit optimization. ACM Transactions on Quantum Computing 3.1 (2022): 1-41. https://doi.org/10.1145/3498325
